Guarda View CRYSTAL

Cortizo > Guarda

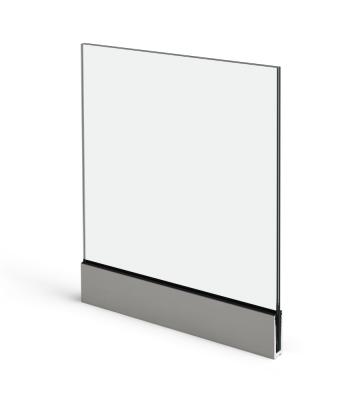

Sistema de guarda-corpos minimalista que combina uma estética vanguardista com as máximas exigências de segurança.

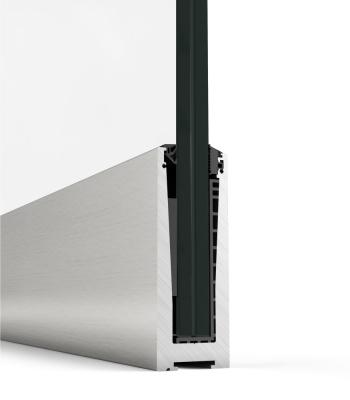

Trata-se de um sistema em “U” desenhado para alojar vidro de segurança laminado temperado e que pode ser instalado tanto sobre a laje como na testa desta.

O sistema View Crystal resiste a uma carga de 1,0 kN/m aplicada a 1,1 metros da zona inferior. Por tanto, de acordo com o Eurocódigo 1, está apto para ser aplicado nas zonas A, B, C1, C2, C3, C4 e E.

Possibilidades

Montagem sobre laje

Montagem na testa da laje

Altura máxima

Altura máxima: 1.100 mm.

Categorias em banco de ensaios

Ensaios segundo as normas UNE 85237:1991, UNE 85.238:1991 e UNE 85240:1990 e requisitos establecidos no Eurocódigo 1 segundo a EN 1991-1-1:2003 /AC:2010

  1. Ensaio estático horizontal do interior para o exterior.
  2. Ensaio estático horizontal do exterior para o interior.
  3. Ensaio dinâmico com corpo mole.
  4. Ensaio dinâmico com corpo duro.
  5. Verificação das especificações do Eurocódigo 1 segundo a tabela 6.12 para as classes de uso de 1kN/m.
Vidro

Tipo
Laminado

Composição
10 – 1.52 – 10
8 – 1.52 – 8
6 – 1.52 – 6

Acabamentos

Lacagem a cores (RAL, salpicados e rugosos)
Lacagem imitação madeira
Lacagem anti-bacteriana
Anodizado
